宙际3000LT L 波段光端机
宙际3000L-T

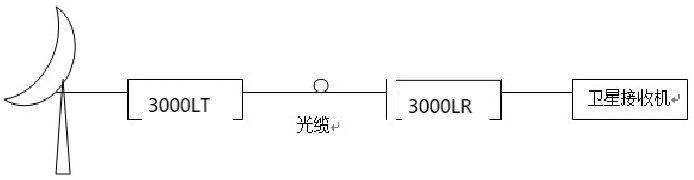

光发射机和 3000L-R
光接收机用于实现 L 波段卫星信号（卫星中频信号）
的光传输。3000L-T
光发射机将高频头输出，通过同轴电缆接入 L
波段卫星信号，并转换为一路
1310nm/1550nm 波长的光信号。3000L-R
光接收机接收从 3000L-T 发射机送出的光信号，并提供
RF 信号输出。3000L-T
光发射机的 RF 射频输入端口可通过面板控制向室外连接的
Ku 波段或 C
波段下变频器（卫星高频头）提供工作电压，并可在本机完成卫星接收的水平（H）和垂直（V）极化的转换。3000L-R
光接收机的 RF
射频输出端口可通过面板控制向连接的延长放大器提供工作电压。
产品特点
l
传输距离：100km
l
工作射频频率：900～2150MHz
l
对调制格式透明，适合传输
L 波段各种制式的视频、音频及数据调制信号
l
RF
输入电平具有较宽的工作范围。
l
发射机采用低噪声、高性能DFB
激光器， 保证整机的高指标和高可靠性
l
RF
输出具有较宽的动态工作范围
产品应用
l
卫星地球站信号传输
l
卫星L-Band
光纤楼宇分配系统
l
卫星L-Band
上/下行光纤链路

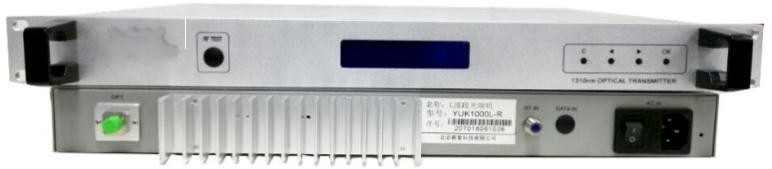

3000L-T 光发射机RF 射频输入端口可通过面板控制向室外连接的 Ku 波段或C
波段下变频器
（卫星高频头）提供工作电压，并可在本机完成卫星接收的水平（H）和垂直（V）极化的转换
射频参数
l
RF
接口FL10
l
输入阻抗75Ω
l
输入驻波
≤1.5
l
输入信号范围
-18dBm ～ -50 dBm
l
带内平坦度
±0.75dB（任意 36MHz 带宽内±0.25dB）
l
互调
≤-55dBc
l
信噪比
≤-55dBc
l
RF
输入端口
供电输出≥DC300mA 变频器水平（H）极化电压
12V/垂直（V）极化电压 12V 转换
l
光连接器
SC/APC 或FC/APC
l
光波长1310±20nm
l
光反射损耗
≥50dB
l
输出光功率
-3 到+8dBm（根据用户需要选定）
l
工作温度：
0～50℃
l
储存温度：
-45～85℃
l
供 电 电 压 ： AC110～260V
l
总功耗：
≤5W
3000L-R 光接收机的RF 射频输出端口可通过面板控制向连接的延长放大器提供工作电压
射频参数
l
RF
接口FL10
l
输出阻抗75Ω
l
输出驻波
≤1.5
l
带内平坦度
±0.75dB（任意 36MHz 带宽内±0.25dB）
l
互调
≤-55dBc
l
信噪比
≤-55dBc
l
RF
输出
-45 dBm～-10 dBm （接收光功率≥-10 dBm）
l
RF
输出端口
供电输出≥DC300mA
光参数
l
光连接器
SC/APC 或FC/APC
l
光波长1270nm～1600nm
l
输入光功率
-10dBm～-1dBm
l
光反射损耗
≥50dB 环境参数
l
工作温度：
0～50℃
l
储存温度：
-45～85℃
l
供 电 电 压 ： AC110～260V
l
总功耗：
|  |
