Raysat玻璃钢系列卫星天线,Raysat玻璃钢系列通信天线是集科研、制造、销售于一体的高新技术企业,专业从事卫星接收、卫星通信、全频段微波技侦天线的设计、制造和销售,并提供卫星地面站系统工程的设计、产品集成、设备安装、测试、维护和技术服务。凭借二十余年雄厚的卫星天线设计和制造技术,公司一直为通信市场提供高品质的天线产品,并以极具竞争力的性价比优势成为全球天线市场的知名品牌。品种多样、质量可靠、服务完善使公司在全球范围内建立了广泛的营销渠道,公司将继续瞄准市场最新技术和需求,不断地向全球用户提供更新的产品和更广泛的服务。

SMC,即片状模塑料,是由不饱和聚酯树脂、玻璃纤维无捻粗纱、以及其它配合材料经专用设备SMC成型机组制成片材,再经增稠、剪裁、放入金属对模经高温高压固化而制成。SMC及其模压制品作为新兴的玻璃纤维增强塑料,俗称玻璃钢,其加工方式可分为:手糊成型、喷射成型、拉挤成型、缠绕成型、树脂传递模塑成型、模压成型等数种加工方式。SMC及其模压制品有以下特点:重量轻、强度高、尺寸精确、批次质量一致性好,产品可达零收缩率。与A级表面水平,机械化,自动化程度较高,适用于表面质量要求高、产量大、厚度均匀的制品。SMC天线反射面使用金属铝网作为电磁波的反射层,而天线成品中铝网均匀预埋于表面SMC之下,所以天线增益接收效果没有铝网卫星天线效果好,但玻璃钢天线能反射电磁波,又隔绝大气,起到了良好的防护作用。由于SMC天线采用了高温、高压下的膜压技术,其材料特性和加工工艺,决定了SMC天线具有其他天线无可比拟的一致性,这不但保证了天线的精度和高增益,也非常易于安装调试。SMC俗称“玻璃钢”,有着不变形的特点,这就根除了由于运输过程中天线变形给卫星接收系统带来的不利影响。





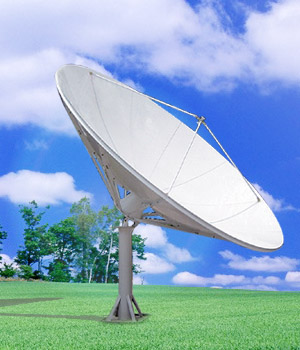

宙际Raysat玻璃钢SMC4.5m 电动/手动前馈卫星接收天线



1、玻璃钢SMC反射面,拉伸成型,精度高。
2、拉伸型材筋条与面板铆接,抗风能力强。
3、立柱式座架,筒式中心体,杆式骨架,稳定性好。
4、先进的表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固,安装方便,调整灵活。
7、可根据用户要求定制。


宙际Raysat玻璃钢SMC产品说明:


电气特性

4.5m 电动/手动前馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.24°

0.417°

副瓣包络

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°



100< D/λ<150 29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

第一旁瓣

≤-14dB

增益

42.45dB(F=3.8GHz)

51.92dB(F=11.8GHz)

噪声温度

36°K@10°

52°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical



宙际Raysat玻璃钢SMC4.5m 手动/电动后馈卫星接收天线



1、玻璃钢SMC反射面,拉伸成型,精度高。
2、拉伸型材筋条与面板铆接,抗风能力强。
3、立柱式座架,筒式中心体,桁架式骨架,稳定性好。
4、先进的表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固,安装方便,调整灵活。
7、可根据用户要求定制。



宙际Raysat玻璃钢SMC产品说明:


电气特性

4.5m 手动/电动后馈卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.25:1

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.137°

0.381°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

第一旁瓣

≤-14dB

增益

43.19dB(F=3.8GHz)

52.69dB(F=11.8GHz)

噪声温度

35°K@10°

52°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical

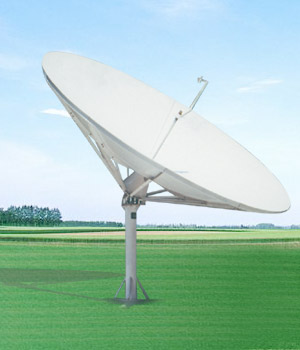

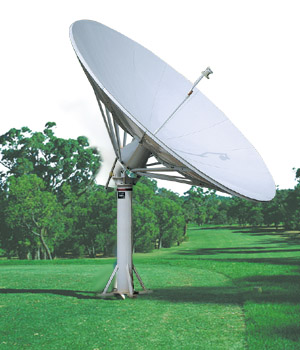

宙际Raysat玻璃钢SMC3.7m 电动 /手动卫星接收天线


1、玻璃钢SMC反射面,拉伸成型,精度高。
2、拉伸型材筋条与面板铆接,抗风能力强。
3、立柱式座架,电动驱动,并可配置角度显示和自动跟踪装置。
4、先进的表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、结构新颖牢固,安装方便。
7、可根据用户要求定制。



宙际Raysat玻璃钢SMC产品说明:


电气特性

3.7m 电动 /手动卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.44°

0.484°

副瓣包络

D/λ≥150 29-25 lgθ 1°≤θ≤20°
32-25 lgθ 20°<θ≤48°
  -10 θ>48°
100< D/λ<150 29-25 lgθ 1°≤θ≤7°
8 7°<θ≤9.2°
32-25 lgθ 9.2°<θ≤48°
D/λ≤100 52-10lg(D/λ)-25lgθ 100λ/D≤θ≤48°
10-10lg(D/λ) θ>48°

第一旁瓣

≤-14dB

增益

41.15dB(F=3.8GHz)

50.61dB(F=11.8GHz)

噪声温度

35°K@10°

49°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

电动 ±85°
手动 0°to 360°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical




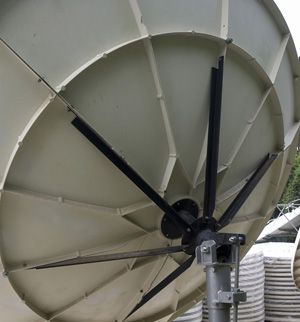

宙际Raysat玻璃钢SMC3.2m 卫星接收天线


1、玻璃钢SMC反射面,拉伸成型,精度高。
2、拉伸型材筋条与面板铆接,抗风能力强。
3、立柱式座架,筒式中心体,杆式骨架,稳定性好。
4、先进的表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、结构新颖牢固,安装方便。
7、可根据用户要求定制。



宙际Raysat玻璃钢SMC产品说明:


电气特性

3.2m 卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229/F

WR75/F







3dB波束宽度

1.66°

0.56°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

100< D/λ<150

29-25 lgθ

1°≤θ≤7°

8

7°<θ≤9.2°

32-25 lgθ

9.2°<θ≤48°

-10

θ>48°

第一旁瓣

≤-14dB

增益

39.89dB

49.35dB

(F=3.8GHz)

(F=11.8GHz)

噪声温度

36°K@10°

48°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性





抗风能力

45mph 72kmph 工作风速 保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical







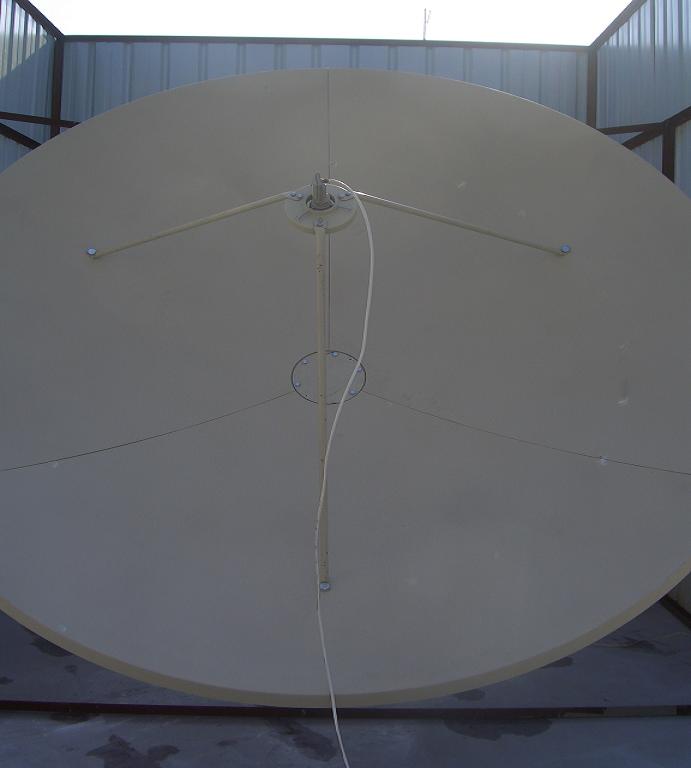

宙际Raysat玻璃钢SMC2.4米卫星接收天线


产品说明
主要特点:
SMC反射面采用模压成型、精度高、一致性好,不变形;低密度、高比重,强如钢、轻如铝,抗压性能是铝的12倍;反射面多片组合,互换性好;抗腐蚀、抗老化、寿命长达15-20年;特殊设计的馈源与反射面完美匹配,使收发达到最高效率;电动极坐标跟踪结构,可满足全轨道卫星覆盖;安装调节简单易行。反射面桔皮表面设计,防雨衰,减少对高频头的损坏。

技术参数:2.4m
电气特性
工作频率:C-Band:3.7-4.2GHZ
Ku-Band:10.75-12.95GHZ
中心频率增益:C-Band:37.9dB
Ku-Band:47.2 dB
3dB波宽:C-Band:2.1°
Ku-Band:0.75°
第一旁瓣:-20dB
极化隔离度:>30dB
电压驻波比:<1.3:1
噪声温度(30 º仰角时):C-Band:31 ºK
Ku-Band:28 ºK
馈源接口:C-Band:CPR229
Ku-Band:WR75
机械特性
反射面材料:3片玻纤增强型不饱和聚酯片状模塑料(SMC)
天线形式:中心馈电
馈源安装形式:单臂支撑/三杆支撑
仰角调整范围:0º-90º可持续细调
方位角调整范围:0º-360º连续可调
运输规格:83kg
环境适应性
风负荷:正常工作:22mps
保全:45mps
适应温度:正常工作:-40℃ ~ 60℃
保全:-45℃ ~ 70℃
大气条件:适用于潮湿、含盐度大、有污染的气候环境







1、玻璃钢SMC面板拉伸成型,精度高。
2、拉伸型材筋条与面板铆接,抗风能力强。
3、立柱式座架,筒式中心体,桁架式骨架,稳定性好。
4、电动驱动,可配置角度显示和自动跟踪装置。
5、先进的表面防腐、防锈工艺,抗风能力强。
6、C波段、Ku波段可选
7、结构牢固,安装方便。
8、可根据用户要求特别订制。











宙际Raysat玻璃钢SMC1.2米卫星接收天线


特性:
高精度反射面板
单片反射面板
可选C波段和Ku波段
设计新颖,安装调整简便
抗腐能力强
稳定性好
产品可定制


技术参数

1.2米卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

33dB

接口型式

F

WR75F

-3dB 波束宽度

4.44°

1.49°

副瓣包络

52-10lg(D/λ)-25lgθ 2°≤θ≤20°

第一旁瓣

≤-14dB

增益

31.37dB

40.83dB



(F=3.8GHz)

(F=11.8GHz)

噪声温度

35°K@10°

44°K@10°

机械特性



天线型式

前馈立柱式天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性



抗风能力

45mph 72kmph 工作风速(保精度)



60mph 97kmph 工作风速(降精度)



125mph 200kmph 生存风速(朝天锁紧)

环境温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s 水平0.15 G’s 垂直



宙际Raysat玻璃钢SMC1.8米卫星接收天线

特性:
玻璃钢反射面板
高精度反射面板
可选C波段和Ku波段
线、圆极化可选
单极化、双极化可选
设计新颖,安装调整简便
抗腐能力强
稳定性好
产品可定制


技术参数

1.8米卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口型式

WR229F

WR75F

-3dB 波束宽度

2.96°

0.99°

副瓣包络

52-10lg(D/λ)-25lgθ

2°≤θ≤ 20°

32-25 lgθ

2°≤θ≤ 20°

第一旁瓣

≤-14dB

增益

34.89dB

44.35dB



(F=3.8GHz)

(F=11.8GHz)

噪声温度

38°K@10°

43°K@10°

机械特性



天线型式

前馈立柱式天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性



抗风能力

45mph 72kmph 工作风速(保精度)

60mph 97kmph 工作风速(降精度)

125mph 200kmph 生存风速(朝天锁紧)

环境温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s 水平0.15 G’s 垂直
