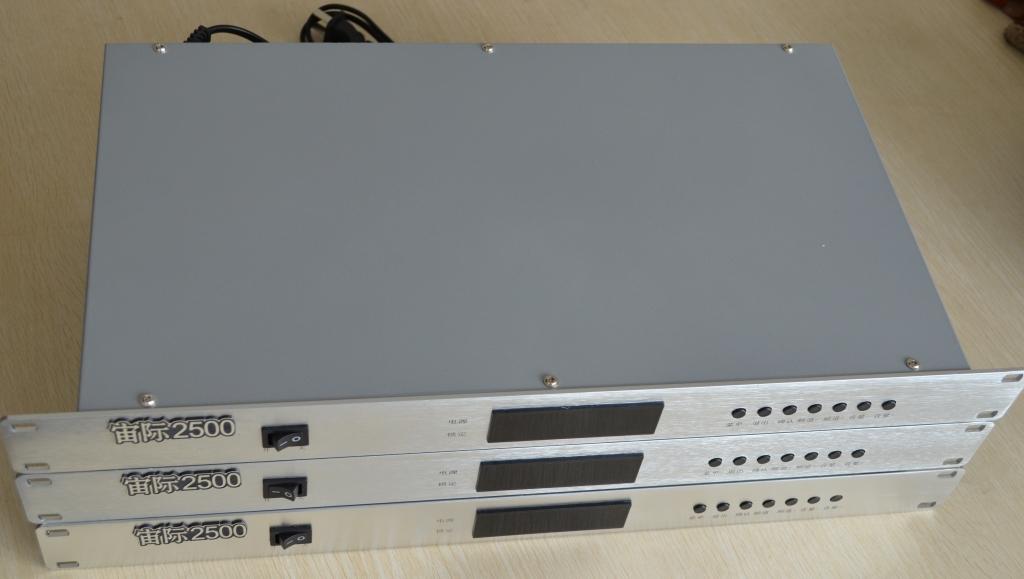

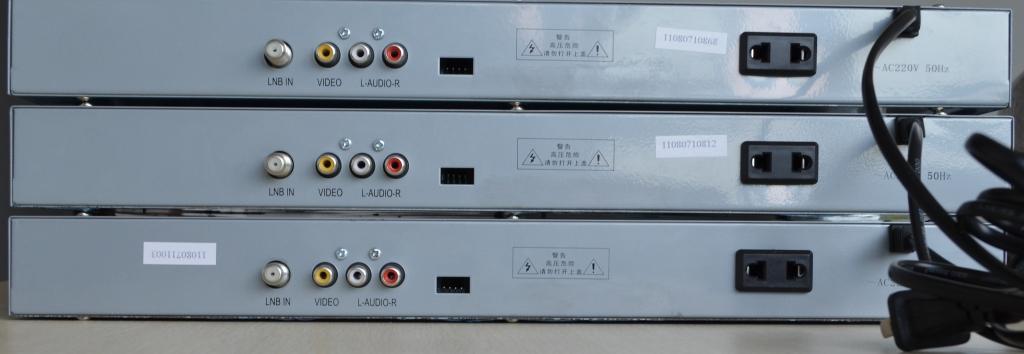

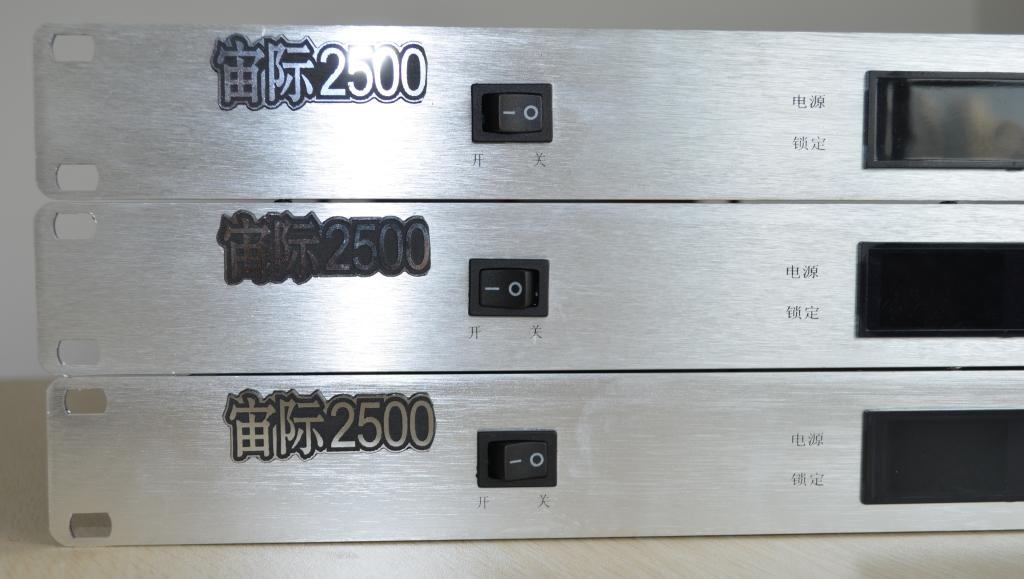

宙际2500卫星接收机 工程数字卫星接收机
|
功能与特点
宙际2500数字卫星接收机是工程机型 |
 |
| |
|
技术参数 |
| 调谐 |
输入符码率 |
2.0～45 Mb/s |
| 可接收包长 |
204，188 |
| 解调方式 |
QPSK |
| FEC解码率 |
1/2，2/3，3/4，5/6，7/8；卷积深度 K=7 |
| LNB电源 |
13/18V (max 350mA) |
| 输入 |
输入频率 |
950～2150MHz |
| 输入电平 |
-25～-65dBm |
| 输入阻抗 |
75Ω，F-type |
| MPEG II解码 |
解码标准 |
MPEG-2 ISO / IEC 13818,
MPEG-2 MP@ML |
| 输入码流 |
Max. 60Mbit/s |
| 视频输出比例 |
4：3，16：9 |
| 视频解析度 |
720x576（PAL）, 720x480（NTSC） |
| 视频输出格式 |
NTSC / PAL/AUTO |
| 音频解码标准 |
MPEG-1 LAYER I, II,Musicam |
| 音频输出模式 |
双声道（Left）和(Right) |
| 采样频率 |
32, 44.1, 48KHz |
| 主芯片&内存 |
CPU |
SGS-Thomson |
| SDRAM存储 |
8Mbyte |
| 闪存 |
1 或2Mbyte |
| 视频输出 |
输出阻抗 |
75Ω，RCA*2 |
| 输出电平 |
1.0V±20mVp-p |
| 频率特性 |
±0.5dB (4.8MHz) |
| 微分增益 |
≤5% |
| 微分相位 |
≤5° |
| 色亮 |
≤30ns |
| 音频输出 |
输出阻抗 |
680Ω，RCA*2 |
| 输出电平 |
±6dB |
| 频率特性 |
±0.5dB (20Hz～18Hz) |
| 音频信噪比 |
≥70dB |
| 左右声道电平差 |
≤0.5dB (20Hz～18Hz) |
| 数据接口 |
RS-232 |
波特率 9600~115200 |
| 一般特性 |
工作环境温度 |
5°C～40°C |
| 工作环境相对湿度 |
10%～90% |
| 工作环境大气压 |
86～106Kpa |
| 电源供电 |
AC 90V～256V，50Hz～60Hz，25W |
| 体积 |
483mm×270mm×45mm |
| 重量 |
2.5Kg |
|
 |  |
