RAYSAT抗干扰高频头 高频头称低噪声降频器(LBN)。其内部电路包括RAYSAT抗干扰低噪声变频器和下变频器,完成低噪声放大及变频功能,既把馈源输出的4GHz信号放大,再降频为950-2150MHz第一中频信号。 简单的讲就是接受电视信号的调协及高频信号放大器。

RaySat C波段卫星抗5G干扰滤波器

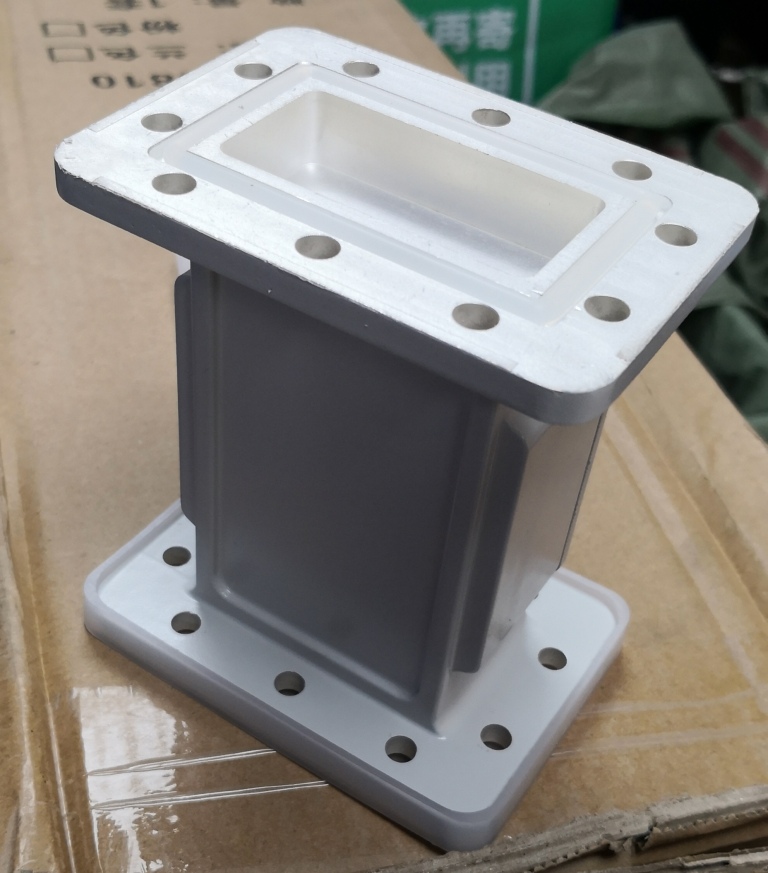

C频段抗5G干扰卫星电视天线窄带滤波器图片:

C频段抗5G干扰卫星电视天线窄带滤波器技术参数:
(一) 接口:BJ40法兰盘;
(二) 通带频段:3.7GHz~4.2GHz;
(三) 输入输出阻抗:50Ω;
(四) 驻波比:通带频段内VSWR≤1.4(≤1.3典型值);
(五) 工作温度:-40℃~+60℃;
(六) 带内插损(常温):插入损耗≤0.5dB(≤0.45dB典型值)。
(七) 抑制干扰信号能力(带宽100MHz):
● 抑制3.4GHz~3.5GHz的5G信号,抑制度≥55dB(≥60dB典型值);
● 抑制3.5GHz~3.6GHz的5G信号,抑制度≥55dB(≥60dB典型值)。

应对5G信号干扰,广电部门需要采取的解决方法:

(1)必选:加装C频段滤波器。
在加装C频段滤波器仍不足以应对5G干扰时,可根据5G干扰情况考虑以下方案:
(2)可选:降低5G基站发射功率、调整5G系统最大辐射方向或下倾角(可增加0-8dB的隔离度)、更换5G基站位置等(需要相关通信运营商配合)。
(3)可选:在加装C频段滤波器基础上,更换带滤波能力的低噪声(变频)放大器(LNA/B);
(4)可选:加装屏蔽网(可增加8-12dB的隔离度);
(5)可选:更换旁瓣特性好的卫星天线或调整卫星接收点位置;



已安装效果图
