RAYSAT抗干扰高频头 高频头称低噪声降频器(LBN)。其内部电路包括RAYSAT抗干扰低噪声变频器和下变频器,完成低噪声放大及变频功能,既把馈源输出的4GHz信号放大,再降频为950-2150MHz第一中频信号。 简单的讲就是接受电视信号的调协及高频信号放大器。

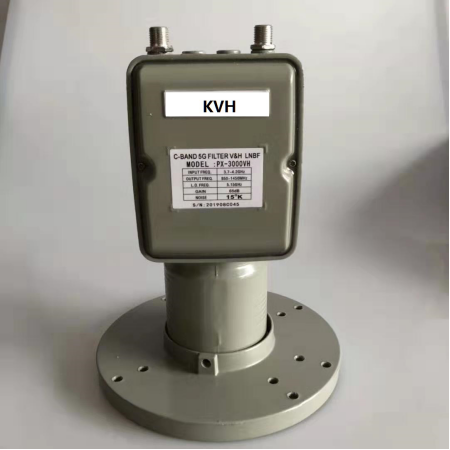

KVH  C波段卫星抗5G干扰降频器高频头



一、产品描述:

基于5G通信基站、雷达、微波等干扰信号的日益增多,C波段卫星接收信号被干扰的现象较为突出。出现了图像和数据出现马赛克、信号不能锁定等现象,严重时将导致糸统无法正常工作。

我公司研发生产的C波段抗5G干扰滤波器,能有效抑制干扰源,并为行业用户提供全面的抗干扰解决方案。

二、适用行业:

5G信号干扰的卫星接收设备或无线电台(站)涵盖广电系统的广播电视发射台站,广播电视播控中心,卫星地球站,广播电视监测台,广电网络公司,农村广电小片网,中央地面无线数字电视覆盖工程,民航,报社,银行,新华社,证券公司,中国教育电视台,军事系统无线电台(站)以及宾馆酒店学校等不同领域和行业。

为不同客户群体提供完整的抗干扰解决方案。同时也为各省的中国电信,中国联通,中国移动等电信运营商、集成商提供5G基站干扰协调解决方案和产品。促进基站布放安装速度。

由于各行业单位用户受干扰的频率和要求会有所不同,可来电沟通。

:技术参数:



产品简介:





输入:

输入频率

3.40-4.20GHz

噪音系数@23℃

17°K

输入射频电平

-100-55dBm

图像载波抑制

>45dBc.

交叉极化隔离度

35dB最小

输出:

输出频率

950-1750MHz

输出阻抗

75欧姆

输出VSWR

<2.0:1最大

增益@23℃

65dB典型值

增益平整度

±3dB

增益波动

1.0dB p-p 最大

三次截取点(IP3

+10dBm最小

1 dB压缩点(P1 dB

+5dBm

本振:

LO频率

5150MHz

频率稳定度 -40+60℃

±1MHz

输入端LO辐射

-45dBm最大

相位噪声

@1kHZ <-75dBc/Hz最大

@10kHZ<-80dBc/Hz最大

@100kHZ <-100dBc/Hz最大

直流供电:

直流电压(由IF电缆输入)

11-21V

直流电流

10-24dcV/300mA

接头型式:

F-type

工作温度:

-40+60℃



特点:
具有宽的接收频带、高品质、低噪声系数17°K,完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细,结构紧凑、外形美观、防水性好。

已安装效果图



 1                  2
