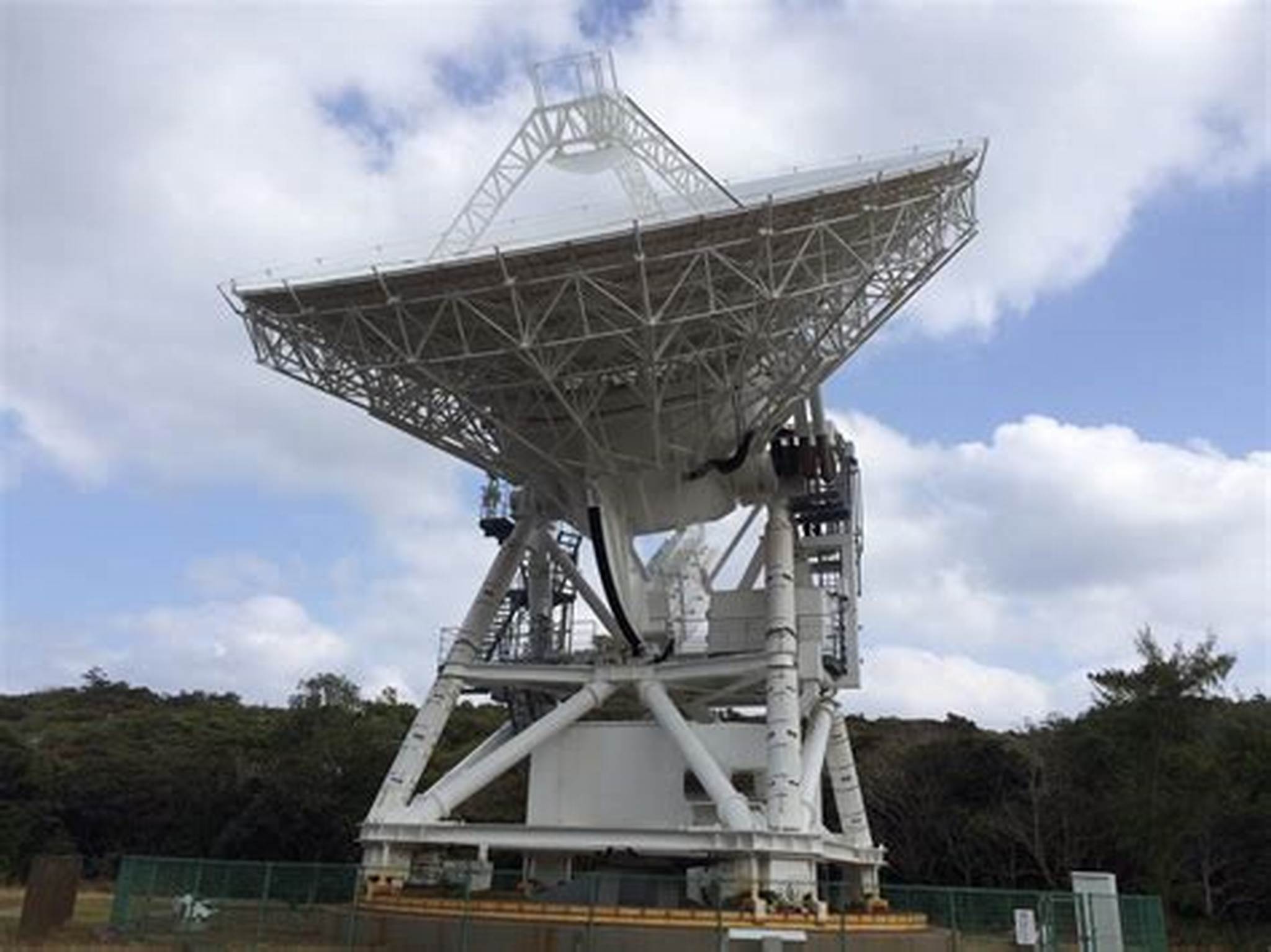

KVH 20米X波段卫星通信天线

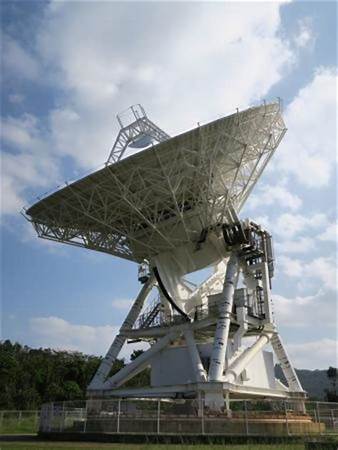

20米X通信卫星天线
20m X-Band ANTENNA




20m  ANTENNA




马达驱动的方位,俯仰和极化驱动系统
两端口,三端口,四端口Rx/Tx线级化和/或圆级化馈源
栅式系统和底座组装
拉伸成形铝制反射面板
C/Ku,S,X波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
抗腐
产品可定制











射频规格

20M GREGORAIN

天线

使用4端口2Tx / 2Rx圆形波形馈电

X波段

接收

发送

频率以GHz为单位

7.25-7.75

7.9-8.4Ghz



61.7+

20lg [F(GHz)的/7.5]

62.5 +

20lg [F(GHz)的/8.25]

天线噪声温度



5°仰角

74,000 TRF

10°仰角

65,000 TRF

20°仰角

TRF为58k

40°仰角

TRF为54k

旁瓣图案

旁瓣电平≤-14dB

VSWR

1.25:1

轴比

1.09:1

1.09:1

3dB波束宽度

0.14Deg

0.127Deg

偏振

RHCP / LHCP

LHCP / RHCP

插入或欧姆

失利

0.70 dB

0.70分贝

动力处理

1kw cw

端口到端口隔离



Tx到Rx

³ 70分贝(与TRF)

Rx到Rx

³ 20分贝

Tx到Tx

³ 20分贝

馈送接口

WR112

WR112

射频规格

16M双形

卡塞格伦天线采用4端口2Tx / 2Rx圆形波形馈电

X波段

接收

发送

频率以GHz为单位

7.25-7.75

7.9-8.4Ghz

获得

59.7+

20lg [F(GHz)的/7.5]

60.5 +

20lg [F(GHz)的/8.25]

天线噪声温度



5°仰角

74,000 TRF

10°仰角

65,000 TRF

20°仰角

TRF为58k

40°仰角

TRF为54k

旁瓣

旁瓣电平≤-14dB

VSWR

1.25:1

1.25:1

3dB波束宽度

0.175Deg

0.159Deg

轴比

1.09:1

1.09:1

进料插入或欧姆

0.70分贝

0.70分贝

动力处理

1千瓦

端口到端口隔离



Tx到Rx

³ 70分贝(与TRF)

Rx到Rx

³ 20分贝

Tx到Tx

³ 20分贝

馈送接口

WR112

WR112


射频规格

16M双形

采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线

C波段

接收

发送

频率(GHz)*

3.625-4.200

5.850-6.425

获得

55+

20lg [F(GHz)的/ 4]

58.2+

20lg [F(GHz)的/ 6]

天线噪声温度



5°仰角

TRF为48k

10°仰角

3600 TRF

20°仰角

TRF为29k

40°仰角

24小时TRF

旁瓣

旁瓣电平≤-14dB

Cross Pol。区别

35dB(轴上)30dB(1 dB波束宽度内)

VSWR

1.30:1(LP)

1.25:1(CP)

1.30:1(LP)

1.25:1 (CP)

3dB波束宽度

0.30 º

0.20 º

轴比

1.06:1

1.06:1

插入或欧姆

0.30分贝

0.30分贝

动力处理

每端口5kw cw

端口到端口隔离



Tx到Rx

³ 85分贝(与TRF)

Rx到Rx

³ 30分贝

Tx到Tx

³ 30分贝

馈送接口

CPR-229G

CPR-137G

射频规格

16M双形

采用4端口2Tx / 2Rx线性POL馈电的卡塞格伦天线

C波段

接收

发送

频率以GHz为单位

3.4 -4.200

5.850-6.65



54.8+

20lg [F(GHz)的/ 4]

58.2+

20lg [F(GHz)的/ 6]

天线噪声温度



5°仰角

TRF为54k

10°仰角

TRF为46k

20°仰角

3600 TRF

40°仰角

TRF为30k

旁瓣

旁瓣电平≤-14dB宽旁瓣

Cross Pol。区别

35dB(轴上)30dB(1 dB波束宽度)

VSWR

1.30:1(LP)

1.25:1(CP)

1.30:1(LP)

1.25:1 (CP)

3dB波束宽度

0.30 º

0.20 º

轴比

1.06:1

1.06:1

0.30分贝

0.30分贝

动力处理

每端口5kw cw

端口到端口隔离



Tx到Rx

³ 85分贝(与TRF)

Rx到Rx

³ 30分贝

Tx到Tx

³ 20分贝

馈送接口

CPR-229G

CPR-137G






天线规格

机械规格

方位

180°

Az和El

0.1°/秒

海拔

0°至90°

海拔率

0.1°/秒*

Az和El

0.01°/秒

反光

基座结构



铝板采用高扩散白色涂料,钢部件采用热锌喷涂

物理

环境温度

-40ºC至60 o C, - 35ºC至50 o C(运行)

运营风

72km / h阵风到97km / h

生存之风

200公里/ HM

4英寸/小时(10厘米/小时)

相对湿度

冷凝

太阳辐射

1000千卡/ M 2 /小时

径向冰(生存)

所有表面均为25毫米,所有表面均为13毫米,阵风为130公里/小时

冲击和振动

在商业航空,海运或卡车运输过程中遇到的情况

腐蚀性气氛

在沿海地区和/或工业化程度很高的地区遇到过

地震(生存)

0.3G的水平0.1G垂直
