宙际光传输

光传输是在发送方和接收方之间以光信号形态进行传输的技术。光传输电视信号的工作过程是在光发射机、光纤和光接收机三者之间进行的; 在中心机房的光发射机把输入的RF电视信号变换成光信号,它由电/光变换器(Electric-Optical Transducer,E/O)完成,变换成的光信号由光纤传输导向接收设备(光接收机)接收,光接收机把从光纤中获取的光信号变换还原成电信号。因此光传输信号的基理就是电/光和光/电变换的全过程,也称为光链路。

   光发射机    光发射机2    光发射机3

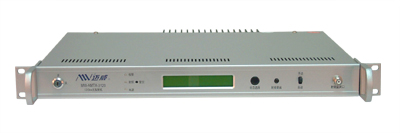

宙际-5000LT 1550nm光发射机





宙际-5000LT 1550nm光发射机
宙际-5000LT机架式外调制光发射机以1550nm DFB激光器为光源,采用AM-VSB残余边带调幅方式传送信号。主要用于电视图像信号、数字电视信号、电缆电话和数据信号的远距离光纤传输,是构建大中型CATV光纤网络的要设备。


5000LT 1550nm光发射机
5000LT机架式外调制光发射机以1550nm DFB激光器为光源,采用AM-VSB残余边带调幅方式传送信号。主要用于电视图像信号、数字电视信号、电缆电话和数据信号的远距离光纤传输,是构建大中型CATV光纤网络的要设备。
特点
l 世界著名品牌1550nm DFB激光器和LiNbO3外调制器
l 先进的RF预失真电路设计,保证良好的C / N和非线性指标
l 独有的可调式SBS设计(13 / 16 / 18dBm)
l 微电脑自动监控电路,实时精确监控光输出功率和激光器工作状态
l 前面板VFD显示,实现本地监控
l 19”1U标准机架
l RS-232 / 485接口,方便实现网管监控

原理简图

技术参数

注1:测试条件:
在规定的链路损耗下,550 MHz内配置59个PAL-D模拟电视频道信号,550 MHz-750/862 MHz传送数字调制信号,数字调制信号电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收同输入光功率为-1dBm。

可选配置:网管系统,电源备份系统






宙际-5000EA 1550nm光纤放大器



5000EA 1550nm光纤放大器
5000EA CATV掺饵光纤放大器与1550nm外调制式光发射机配合使用,实现远距离光中继传输。多种不同的光功率输出(13-26dBm)可为网络者提供最经济有效的搭配规划。


5000EA 1550nm光纤放大器
5000EA CATV掺饵光纤放大器与1550nm外调制式光发射机配合使用,实现远距离光中继传输。多种不同的光功率输出(13-26dBm)可为网络者提供最经济有效的搭配规划。
特点
l 进口高品质掺饵光纤及980nm / 1480nm高功率泵浦激光器
l 低噪声系数
l 高信号增益
l 输入输出光隔离器
l 输出功率范围13-26dBm
l 可靠的光功率输出稳定电路及激光器热电致冷器温度控制电路
l 微电脑自动监控电路,实时精确监控光输出功率和泵浦激光器工作状态
l 前面板内嵌VFD显示器
l 19”1U标准机架
l RS-232 / 485接口,可实现网管监控


技术参数



宙际-4000LT系列 1310nm光发射机

 4000LT系列 1310nm光发射机
4000LT系列光发射机是最新推出的一款外观美观、结构紧凑的高性价比的光发射设备。可选的双电源备份及网络管理功能,使产品具有冗余备份及升级扩展能力。

4000LT系列 1310nm光发射机
4000LT系列光发射机是最新推出的一款外观美观、结构紧凑的高性价比的光发射设备。可选的双电源备份及网络管理功能,使产品具有冗余备份及升级扩展能力。

特点
先进的RF预失真电路,保证良好的C / N和非线性指标
APC及ATC电路,保证激光器最佳工作环境
AGC / MGC增益控制模式
射频监测口可在线监测光调制度
微处理器电路实精确监控光输出功率和激光器的工作状态
前面板LCD / VFD显示器,可实现本地监控
RS-232 / 485接口,可选网络管理功能
可选开关电源热备份系统
后面板配有间歇性致冷风扇,加强机内散热效果
可拆卸的光连接器安装板方便光纤连接头的清洁、维护
19英寸标准机架,国际流行结构设计,内置散热器


技术参数

注1:测试条件:
在规定的链路损耗下,550 MHz内配置59个PAL-D模拟电视频道信号,550 MHz-750/862 MHz传送数字调制信号,数字调制信号电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收同输入光功率为-1dBm。

标准配置:LCD显示,单电源
可选配置:VFD显示,SP1000电源备份系统,NM1000网络管理系统




宙际-3000LT系列 1310nm光发射机

宙际-3000LT系列 1310nm光发射机
宙际-3000LT系列 1310nm光发射机,采用高档金属质感的塑料面板,同时拥有较高技术性能指标。前面板采用模具加工,流线型结构,每一细节均由开发人员员精心设计,更显产品的独特和高档次。


宙际-3000LT系列 1310nm光发射机
宙际-3000LT系列 1310nm光发射机,采用高档金属质感的塑料面板,同时拥有较高技术性能指标。前面板采用模具加工,流线型结构,每一细节均由开发人员员精心设计,更显产品的独特和高档次。


特点
先进的RF预失真电路,保证良好的C / N和非线性指标
APC及ATC电路,保证激光器最佳工作环境
AGC功能且激光器RF输入电平连续可调(0-20dB)
射频监测口可在线监测光调制度
微处理器电路实精确监控光输出功率和激光器的工作状态
前面板LCD / VFD显示器,可实现本地监控
RS-232 / 485接口,便于实现网络管理
可选开关电源热备份系统
后面板配有间歇性致冷风扇,加强机内散热效果
可拆卸的光连接器安装板方便光纤连接头的清洁维护和更换
l9寸标准机架和可靠的散热设计

技术参数

注1:测试条件:
在规定的链路损耗下,550 MHz内配置59个PAL-D模拟电视频道信号,550 MHz-750/862 MHz传送数字调制信号,数字调制信号电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收同输入光功率为-1dBm。

标准配置:LCD显示,单电源
可选配置:VFD显示,SP1000电源备份系统;NM1000网络管理系统



宙际-2000LT系统 1310nm光发射机

宙际-2000LT系统 1310nm光发射机

2000LT系列光发射机是一款外观美观、控制电路稳定、性能优异的高档光发射设备。可选的双电源备份及网络管理功能,使产品具有冗余备份及升级扩展能力。

宙际-2000LT系统 1310nm光发射机

2000LT系列光发射机是一款外观美观、控制电路稳定、性能优异的高档光发射设备。可选的双电源备份及网络管理功能,使产品具有冗余备份及升级扩展能力。

特点
先进的RF预失真电路,保证良好的C / N和非线性指标
APC及ATC电路,保证激光器最佳工作环境
AGC功能且激光器RF输入电平连续可调(0-20dB)
射频监测口可在线监测光调制度
微处理器电路实精确监控光输出功率和激光器的工作状态
前面板LCD / VFD显示器,可实现本地监控
RS-232 / 485接口,便于实现网络管理
可选开关电源热备份系统
后面板配有间歇性致冷风扇,加强机内散热效果
可拆卸的光连接器安装板方便光纤连接头的清洁维护和更换
19寸标准机架和可靠的散热设计

原理简图


技术参数

注1:测试条件:
在规定的链路损耗下,550 MHz内配置59个PAL-D模拟电视频道信号,550 MHz-750/862 MHz传送数字调制信号,数字调制信号电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收同输入光功率为-1dBm。


标准配置:LCD显示,单电源
可选配置:VFD显示,SP1000电源备份系统;NM1000网络管理系统
