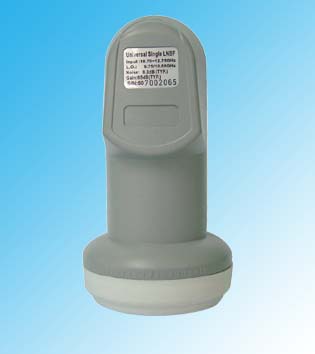

高斯贝尔卫星高频头GKF-D21G
功能特点:
接收所有水平极化、垂直极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
双本振单输出,适用单户个体接收

  产品简介

产品参数

输入频率范围

10.70~12.75GHz

10.70~11.70GHz(9.75GHz)

11.70~12.75GHz

(10.6/10.75 GHz: 22K)

本振稳定度

±1.0MHz@25oC(室温)

  ±3.0MHz @-40oC~ +60OC

输入馈源方式

偏馈

相位噪声

-50dBc/1KHz

-75dBc/10KHz

-95dBc/100KHz

F/D 比率

0.6

输出频率

范围

950~1950MHz (9.75GHz)

950~2150MHz(10.6GHz)

1100~2050MHz(10.75GHz)

转换增益:

55dB(TYP)   @25OC

50dB(min)

输出电平

1dB压缩点处)

0dB(Min)

增益平坦度

4.5dB(整个带宽)

±1dB/54MHz

输出口

回波损耗

8.0dB(2.3:1)

噪声指数

0.3dB(TYP)   1.2dB(max)

输出接口

75W  F

极化隔离度

20dB(Min)

极化选择

V : 11~14V DC H : 16~18V DC

镜相抑制

40dB(Min)

工作电流

120mA(TYP)  150mA(Max)

本机振荡频率

10.60GHz/10.75   9.75GHz

工作温度

-40~+60

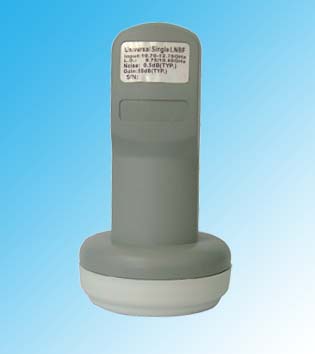

高斯贝尔卫星高频头GKF-D24Q
功能特点:
接收各种极化Ku波段卫星信号
可靠性、低噪声,适用于全世界各地的多种恶劣环境
适合四户共用接收

  产品简介

产品参数

转换增益

55dB(TYP) @25OC 48dB(min) 62dB(MAX.)

噪声系数

0.3dB(TYP) 1.5dB(max)

极化隔离度

20 dB (Typ.)

镜像抑制

45 dB (Min.)

增益平坦度

8dB Over Band(整个带宽)±1dB/54MHz

本机振荡

频率

Low Band:9.75GHz
High Band:10.6GHz

输入频率范围

10.7~12.75GHz
Input Frequency Range(RF) ----LOW Band:10.7—11.7Ghz
High Band:11.7—12.75Ghz

相位噪声

-50dBc/Hz @ 1KHz(MAX.) @Room Temperature
-75dBc/Hz@10KHz(MAX.)@Room Temperature
-95dBc/Hz@100KHz(MAX.)@Room Temperature

输出频率范围

950~2150MHz

PO1 9.75H Low Band:950—1950MHz
PO2 9.75V Low Band:950—1950MHz
PO3 10.6H High Band:1100—2150Mhz
PO4 10.6V High Band:1100—2150Mhz

本振稳定度

±1.0MHz(MAX.) @25oC@Room Temperature
±3.0MHz @-40oC~ +60OC

输入馈源方式: (偏馈)

1. Input Interface:Corrugated Horn;F/D Ratio:0.6
2. Output Interface:75 F Type Female Connector
3. Output VSWR:2.5:1(MAX.)

输出电平

0dB(Min) 1dB压缩点处)

工作电流

150mA(TYP) 250mA(Max)

供电电源

PO1---PO4 DC 12~18V

中频假象频点(1700MHz)

-57dBm(Max)

尺寸

136*125*65mm

重量

417g

高斯贝尔卫星高频头GKF-D24R
功能特点:
接收各种极化Ku波段卫星信号
高可靠性,低噪声
用于全世界各地的多种恶劣环镜
适合工程类,可群体接收
极佳的增益平坦度

  产品简介

产品参数

转换增益

55dB(TYP) @25OC 48dB(min) 62dB(MAX.)

噪声系数

0.3dB(TYP) 1.5dB(max)

极化隔离度

20 dB (Typ.)

镜像抑制

45 dB (Min.)

增益平坦度

8dB Over Band(整个带宽)±1dB/54MHz

本机振荡

频率

Low Band:9.75GHz
High Band:10.6GHz

输入频率范围

10.7~12.75GHz
Input Frequency Range(RF) ----LOW Band:10.7—11.7Ghz
High Band:11.7—12.75Ghz

相位噪声

-50dBc/Hz @ 1KHz(MAX.) @Room Temperature
-75dBc/Hz@10KHz(MAX.)@Room Temperature
-95dBc/Hz@100KHz(MAX.)@Room Temperature

输出频率范围

950~2150MHz

PO1 9.75H Low Band:950—1950MHz
PO2 9.75V Low Band:950—1950MHz
PO3 10.6H High Band:1100—2150Mhz
PO4 10.6V High Band:1100—2150Mhz

本振稳定度

±1.0MHz(MAX.) @25oC@Room Temperature
±3.0MHz @-40oC~ +60OC

输入馈源方式: (偏馈)

1. Input Interface:Corrugated Horn;F/D Ratio:0.6
2. Output Interface:75 F Type Female Connector
3. Output VSWR:2.5:1(MAX.)

输出电平

0dB(Min) 1dB压缩点处)

工作电流

150mA(TYP) 250mA(Max)

供电电源

PO1---PO4 DC 12~18V

中频假象频点(1700MHz)

-57dBm(Max)

尺寸

136*125*65mm

重量

417g

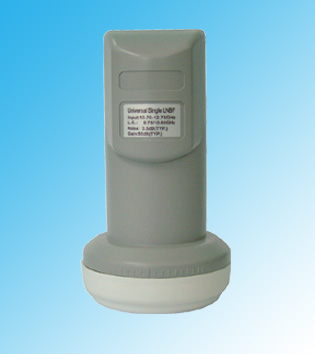

GKF-D21D
功能特点:
接收所有极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
极佳的增益平坦度
能够在世界各地的各种恶劣条件下使用
适用单户个体接收

  产品简介

产品参数

F/D

0.6

输入频率范围

10.70~12.75GHz
10.70~11.70GHz (9.75GHz)
11.70~12.75GHz (10.60/10.75GHz: 22K)

增益平坦度

4dB over Band

转换增益

45dB @ 25

本振频率

10.60/9.75GHz

本振稳定度

±1.0MHz @ 25
±3.0MHz @ -40
~60

交叉极化隔离度

20dB(min)

本振相位噪声

-50dBc/1KHz
-75dBc/10KHz
-95dBc/100KHz

噪声系数

0.3dB (Typ.)

输出频率范围

950~1950MHz (9.75GHz)
950~2150MHz (10.60GHz)

切换方式

0/22KHz Tone

输出接口

75Ω F-TYPE Female

工作温度

-40~60

极化切换电压

V: 12V~14V DC H: 16~18V DC

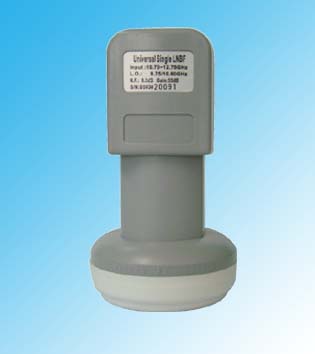

GKF-D11G
功能特点:
接收各种极化的Ku波段卫星信号
双输出/四输出
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度

  产品简介

产品参数

F/D

0.6

输入频率范围

10.70~12.75GHz
10.70~11.70GHz (9.75GHz)
11.70~12.75GHz (10.60/10.75GHz: 22K)

增益平坦度

4dB over Band

转换增益

45dB @ 25

本振频率

10.60/9.75GHz

本振稳定度

±1.0MHz @ 25
±3.0MHz @ -40
~60

交叉极化隔离度

20dB(min)

本振相位噪声

-50dBc/1KHz
-75dBc/10KHz
-95dBc/100KHz

噪声系数

0.3dB (Typ.)

输出频率范围

950~1950MHz (9.75GHz)
950~2150MHz (10.60GHz)

切换方式

0/22KHz Tone

输出接口

75Ω F-TYPE Female

工作温度

-40~60

极化切换电压

V: 12V~14V DC H: 16~18V DC

GKF-D21Y
功能特点:
接收所有极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度

  产品简介

产品参数

F/D

0.6

输入频率范围

10.70~12.75GHz
10.70~11.70GHz (9.75GHz)
11.70~12.75GHz (10.60/10.75GHz: 22K)

增益平坦度

4dB over Band

转换增益

45dB @ 25

本振频率

10.60/9.75GHz

本振稳定度

±1.0MHz @ 25
±3.0MHz @ -40
~60

交叉极化隔离度

20dB(min)

本振相位噪声

-50dBc/1KHz
-75dBc/10KHz
-95dBc/100KHz

噪声系数

0.3dB (Typ.)

输出频率范围

950~1950MHz (9.75GHz)
950~2150MHz (10.60GHz)

切换方式

0/22KHz Tone

输出接口

75Ω F-TYPE Female

工作温度

-40~60

极化切换电压

V: 12V~14V DC H: 16~18V DC

GKF-D22T
功能特点:
接收各种极化Ku波段卫星信号
高可靠性、低噪声,适用于全世界各地的多种恶劣环境
适合两户共用接收
极佳的增益平坦度

  产品简介

产品参数

F/D

0.6

输入频率范围

10.70~12.75GHz
10.70~11.70GHz (9.75GHz)
11.70~12.75GHz (10.60/10.75GHz: 22K)

增益平坦度

4dB over Band

转换增益

45dB @ 25

本振频率

10.60/9.75GHz

本振稳定度

±1.0MHz @ 25
±3.0MHz @ -40
~60

交叉极化隔离度

20dB(min)

本振相位噪声

-50dBc/1KHz
-75dBc/10KHz
-95dBc/100KHz

噪声系数

0.3dB (Typ.)

输出频率范围

950~1950MHz (9.75GHz)
950~2150MHz (10.60GHz)

切换方式

0/22KHz Tone

输出接口

75Ω F-TYPE Female

工作温度

-40~60

极化切换电压

V: 12V~14V DC H: 16~18V DC

GKF-D21H
功能特点:
接收所有水平极化、垂直极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
双本振单输出,适用单户个体接收

  高斯贝尔卫星高频头产品简介

产品参数

输入频率范围

10.70~12.75GHz

10.70~11.70GHz(9.75GHz)

11.70~12.75GHz

(10.6/10.75 GHz: 22K)

本振稳定度

±1.0MHz@25oC(室温)

  ±3.0MHz @-40oC~ +60OC

输入馈源方式

偏馈

相位噪声

-50dBc/1KHz

-75dBc/10KHz

-95dBc/100KHz

F/D 比率

0.6

输出频率

范围

950~1950MHz (9.75GHz)

950~2150MHz(10.6GHz)

1100~2050MHz(10.75GHz)

转换增益:

55dB(TYP)   @25OC

50dB(min)

输出电平

1dB压缩点处)

0dB(Min)

增益平坦度

4.5dB(整个带宽)

±1dB/54MHz

输出口

回波损耗

8.0dB(2.3:1)

噪声指数

0.3dB(TYP)   1.2dB(max)

输出接口

75W  F

极化隔离度

20dB(Min)

极化选择

V : 11~14V DC H : 16~18V DC

镜相抑制

40dB(Min)

工作电流

120mA(TYP)  150mA(Max)

本机振荡频率

10.60GHz/10.75   9.75GHz

工作温度

-40~+60

高斯贝尔卫星高频头GKF-D21F
功能特点:
接收所有水平极化、垂直极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
双本振单输出,适用单户个体接收

  产品简介

产品参数

输入频率范围

10.70~12.75GHz

10.70~11.70GHz(9.75GHz)

11.70~12.75GHz

(10.6/10.75 GHz: 22K)

本振稳定度

±1.0MHz@25oC(室温)

  ±3.0MHz @-40oC~ +60OC

输入馈源方式

偏馈

相位噪声

-50dBc/1KHz

-75dBc/10KHz

-95dBc/100KHz

F/D 比率

0.6

输出频率

范围

950~1950MHz (9.75GHz)

950~2150MHz(10.6GHz)

1100~2050MHz(10.75GHz)

转换增益:

55dB(TYP)   @25OC

50dB(min)

输出电平

1dB压缩点处)

0dB(Min)

增益平坦度

4.5dB(整个带宽)

±1dB/54MHz

输出口

回波损耗

8.0dB(2.3:1)

噪声指数

0.3dB(TYP)   1.2dB(max)

输出接口

75W  F

极化隔离度

20dB(Min)

极化选择

V : 11~14V DC H : 16~18V DC

镜相抑制

40dB(Min)

工作电流

120mA(TYP)  150mA(Max)

本机振荡频率

10.60GHz/10.75   9.75GHz

工作温度

-40~+60

GKF-D21K
功能特点:
接收所有水平极化、垂直极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
双本振单输出,适用单户个体接收

  产品简介

产品参数

输入频率范围

10.70~12.75GHz

10.70~11.70GHz(9.75GHz)

11.70~12.75GHz

(10.6/10.75 GHz: 22K)

本振稳定度

±1.0MHz@25oC(室温)

  ±3.0MHz @-40oC~ +60OC

输入馈源方式

偏馈

相位噪声

-50dBc/1KHz

-75dBc/10KHz

-95dBc/100KHz

F/D 比率

0.6

输出频率

范围

950~1950MHz (9.75GHz)

950~2150MHz(10.6GHz)

1100~2050MHz(10.75GHz)

转换增益:

55dB(TYP)   @25OC

50dB(min)

输出电平

1dB压缩点处)

0dB(Min)

增益平坦度

4.5dB(整个带宽)

±1dB/54MHz

输出口

回波损耗

8.0dB(2.3:1)

噪声指数

0.3dB(TYP)   1.2dB(max)

输出接口

75W  F

极化隔离度

20dB(Min)

极化选择

V : 11~14V DC H : 16~18V DC

镜相抑制

40dB(Min)

工作电流

120mA(TYP)  150mA(Max)

本机振荡频率

10.60GHz/10.75   9.75GHz

工作温度

-40~+60

高斯贝尔卫星高频头GKF-D21L
功能特点:
接收所有水平极化、垂直极化Ku波段卫星信号
高可靠性、低相位噪声,超低噪声,体积小
能够在世界各地的各种恶劣条件下使用
双本振单输出,适用单户个体接收

  产品简介

产品参数

输入频率范围

10.70~12.75GHz

10.70~11.70GHz(9.75GHz)

11.70~12.75GHz

(10.6/10.75 GHz: 22K)

本振稳定度

±1.0MHz@25oC(室温)

  ±3.0MHz @-40oC~ +60OC

输入馈源方式

偏馈

相位噪声

-50dBc/1KHz

-75dBc/10KHz

-95dBc/100KHz

F/D 比率

0.6

输出频率

范围

950~1950MHz (9.75GHz)

950~2150MHz(10.6GHz)

1100~2050MHz(10.75GHz)

转换增益:

55dB(TYP)   @25OC

50dB(min)

输出电平

1dB压缩点处)

0dB(Min)

增益平坦度

4.5dB(整个带宽)

±1dB/54MHz

输出口

回波损耗

8.0dB(2.3:1)

噪声指数

0.3dB(TYP)   1.2dB(max)

输出接口

75W  F

极化隔离度

20dB(Min)

极化选择

V : 11~14V DC H : 16~18V DC

镜相抑制

40dB(Min)

工作电流

120mA(TYP)  150mA(Max)

本机振荡频率

10.60GHz/10.75   9.75GHz

工作温度

-40~+60

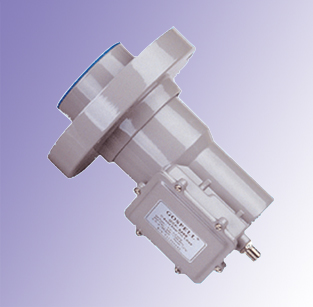

高斯贝尔卫星高频头GCF-D22E
功能特点:
接收所有极化C波段卫星信号
高可靠性、低噪声,能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度
双输出,可连接两台接收机用户


  产品简介


产品参数

输入频率范围

3.7~4.2 GHz

镜像抑制

45dB(Min)

噪声温度

20 °K (Typ.)

极化隔离度

20dB(Min)

增益平坦度

8dB 整个波段 ±1dB/25MHz

转换增益

65dB(TYP) @25OC  60dB(min) 70dB(MAX.)

本振频率稳定度

±1.0MHz(MAX.)  @25oC室温

±3.0MHz  @-40oC~ +60OC

本振频率

Low Band:5.15GHz

High Band:5.750GHz

中频假象频点

-57dBm(Max)

输出电平

0dB(Min.)1dB压缩点处)

本振相位噪声

-50dBc/Hz @ 1KHz(MAX.) @室温-75dBc/Hz@10KHz(MAX.)@室温-95dBc/Hz@100KHz(MAX.)@室温

输出频率范围

LB::950—1450Mhz HB:1550—2050Mhz (不需0-22k切换,HV同时从同一F头输出)

极化切换电压

H:16~18v; V:12~14.5v

输出接口

75Ω F type female

工作电流

200mA(TYP)  250mA(Max)

操作温度

-40~+60

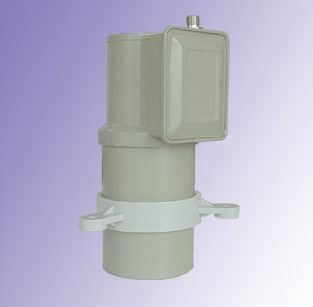

GCF-D11R
功能特点:
接收所有极化C波段卫星信号
高可靠性、低噪声,能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度

  产品简介

产品参数

镜像抑制

45 dB (Min.)

F/D

0.28~0.42(可调)

极化隔离度

20 dB (Typ.)

输入馈源方式

prime focus

增益平坦度

±1dB/36MHz

 噪声温度

20°K(Typ.)

本振频率

5.150 GHz

转换增益

63dB(Typ.)

输入频率范围

3.4~4.2GHz

本振稳定度

±1.0MHz@25

输出频率范围

950~1750MHz

相位噪声

-70dBc/Hz@10KHz

-85dBc/Hz@100KHz

-105dBc/Hz@1MHz

输出口回波损耗

7.5 dB

输出电平

0dB (Min.)1dB压缩点处)

极化选择

H: 16~18v

V: 12~14.5v

输出接口

75ΩF type female

工作电流

150 mA (Max.)

工作温度

-40 ~ +60

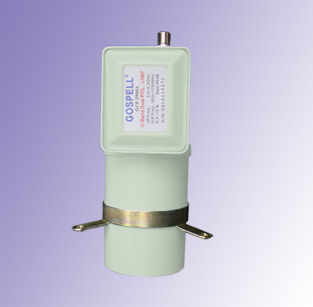

GCF-D22R
功能特点:
接收所有极化C波段卫星信号
高可靠性、低噪声,能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度

  产品简介

产品参数

镜像抑制

45 dB (Min.)

F/D

0.28~0.42(可调

极化隔离度

20 dB (Typ.)

输入反射类型

prime focus

增益平坦度

±4dB(800MHz)

噪声温度

17 °K (Typ.)

本振频率

5.150 GHz /5750GHz

转换增益

65 dB (Typ.)

输入频率范围

3.4~4.2GHz

输出频率范围

950~2050MHz

本振稳定度

±1.0MHz@25 ±2.5MHz@-40 t~+60

相位噪声

-70 dBc/Hz @10KHz;
-90 dBc/Hz @100KHz;
-110 dBc/Hz @1MHz

输出口回波损耗

7.5 dB

输出电平

0dB (Min.)1dB压缩点处)

极化选择

H: 15.8~18v

V: 11.5~14.5v

输出接口

75ΩF type female

工作电流

150 mA (Max.)

工作温度

-40 ~ +60

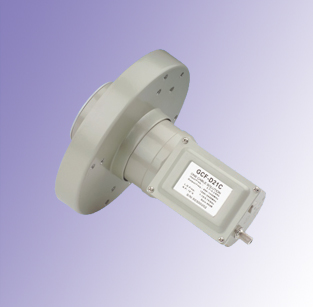

GCF-D21C
功能特点:
接收各种单极化及双极化C波段卫星信号
接收水平及垂直信号
极佳DRO与增益平坦度
适用于世界各地各种恶劣环境
超级低噪声性能


  产品简介

产品参数

镜像抑制

45 dB (Min.)

极化选择

电压:13~19V  DC

(未用极性转换开关电压)

增益平坦度

8dB整个带宽    ±1dB/25MHz

极化隔离度

20dB  (Min.)

本振频率

低波段: 5.15GHz

高波段: 5.75GHz

噪声指数

0.5dB (TYP)  0.8dB (Max)

输入频率范围

3.7~4.2 GHz

转换增益

60dB (TYP) @25℃  55dB (Min.)   65dB(Max)

中频假象频点(1200MHz)

-57dBm (Max)

本振稳定度

±1.0MHz(Max) @25℃室温                                    ±3.0MHz @-40℃~ +60℃

输出频率范围

950----2050MHZ

H: 低频: 950—1450MHz (L.O:5150MHz)

V: 高频: 1550—2050MHz (L.O:5750MHz)

相位噪声

-50dBc/Hz@1KHz(Max)@室温                                       -75dBc/Hz@10KHz(Max)@室温                                      -95dBc/Hz@100KHz(Max)@室温

输出接口

75ΩF type female

输出电平

0dB (Min.) 1dB压缩点处)

工作电流

200mA(TYP)  250mA(Max)

工作温度

-40~+60

GCF-2900A
功能特点:
接收所有极化C波段卫星信号
高可靠性、低噪声,能够在世界各地的各种恶劣条件下使用
极佳的增益平坦度

  产品简介

产品参数

输入频率范围

3.4~4.2 GHz

F/D

0.28~0.42 (可调)

输入反射类型

prime focus

镜像抑制

40 dB(Min.)

噪声温度

20 °K (Typ.)

极化隔离度

20 dB (Typ)

增益平坦度

±1dB/36 MHz

转换增益

63 dB(Typ.)

本振频率稳定度

±1.0MHz @25

本振频率

5.150 GHz

输出功率 (在增益1dB压缩点)

0dB(Min.)

本振相位噪声

-70 dBc/Hz @10KHz;
-85 dBc/Hz @100KHz;
-105 dBc/Hz @1MHz

输出返回损耗

7.5 dB

输出频率范围

950~1750MHz

极化切换电压

H:16~18v; V:12~14.5v

输出接口

75ohms F type female

DC 电流消耗

150 mA (Max.)

操作温度

-40 to +60

GCF-2900C
功能特点:
接收各种单极化及双极化C波段卫星信号
接收水平及垂直信号
极佳DRO与增益平坦度
适用于世界各地各种恶劣环境
超级低噪声性能


  产品简介

产品参数

输入频率范围

3.4~4.2 GHz

F/D

0.28~0.42 (可调)

输入反射类型

prime focus

镜像抑制

40 dB(Min.)

噪声温度 (equivalent to LNB)

20 °K (Typ.)

极化隔离度

20 dB (Typ)

增益平坦度

±1dB/36 MHz

转换增益

63 dB(Typ.)

本振频率稳定度

±1.0MHz @25

本振频率

5.150 GHz

输出功率 (在增益1dB压缩点)

0dB(Min.)

本振相位噪声

-70 dBc/Hz @10KHz;
-85 dBc/Hz @100KHz;
-105 dBc/Hz @1MHz

输出返回损耗

7.5 dB

输出频率范围

950~1750MHz

极化切换电压

H:16~18v; V:12~14.5v

输出接口

75ohms F type female

DC 电流消耗

150 mA (Max.)

操作温度

-40 to +60

4200
功能特点:
能接收C波段和Ku波段各种卫星信号
低噪音,高性能
接收水平极化、垂直极化信号
能在恶劣环境下工作

  产品简介

GKC-001---C-Band

Input frequency: 3.4-4.2 GHz

L.O.: 5.15GHz

Output frequency:  950-1750 MHz

Gain: 65dB(TYP.)

Noise Figure: 25

Flatness: ±3dB



GKC-001---Ku-Band

Input frequency: 10.70-11.70 GHz

L.O.: 9.75GHz

Output frequency:  950-1950 MHz

Gain: 60dB(TYP.)

Noise Figure: 0.6dB

Flatness: ±4dB
